IT公司組網，我們不僅要從企業本身的實際需求出發，根據組網經費的多少來務實地規劃與設計網絡;在采購好網絡設備和服務器等設備后，如何對機房、辦公地點進行合理的網絡布局與布線，對于我們網絡管理者來說，是致關重要的。本文所說的網絡布局主要是指機房里的網絡設備、服務器等設備如何放置，它們又與網絡布線如何相處，總之網絡布局要考慮周全。

　　一、網絡布局的原則

　　1、 實用性

　　企業組建的局域網應當根據機房的大小、設備的多少來具體實施，根據網絡布線的特點來發揮網絡布局實用性是非常重要的。

　　2、全面性

　　組網過程中，網絡、服務器等設備放置位置應當統籌兼顧，網絡布局要考慮周全，盡量讓各種設備和布線系統處于合理的位置。

　　3、可靠性

　　組網無論怎樣布局，最終的目的是保證我們的局域網的所有設備能可靠穩定地運行，使得網絡能正常運轉。

　　4、 便于維護與升級

　　網絡的組網不是一成不變的，隨著IT企業業務的不斷發展的需求，原先組建的局域網就需要不斷地完善和擴充;在日常的網絡運行維護中，規劃網絡布局時就應該考慮到便于以后網絡的維護與升級操作。

　　二、網絡布局的具體實施要求

對于有線局域網來說，這是我們目前企業網絡建設中，經常會遇到的，需要對機房和辦公大樓進行布線。規劃網絡布局要考慮到機房的設備布局和布線系統的合理搭配。因此我們首先要規劃與設計好機房、布線系統，然后再全面地考慮網絡的布局。

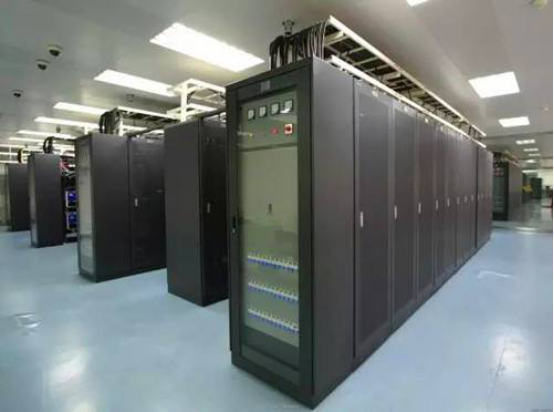

　　機房的規劃與設計

為了確保網絡、計算機系統穩定、安全、可靠地運行，以及保障機房工作人員有良好的工作環境，做到技術先進、經濟合理、安全適用、確保質量，符合國家有關的機房設計規定。

　　1)防靜電

　　靜電不僅會對計算機運行出現隨機故障，而且還會導致某些元器件，雙級性電路等的擊穿和毀壞。此外，還會影響操作人員和維護人員的正常的工作和身心健康。

　　2)防火、防盜

　　計算機房在設計時，重點要考慮機房的消防滅火設計。設計時可以根據消防防火級別來確定機房的設計方案，計算機房火災報警要求在一樓設有值班室或監控點。機房里應注意防盜設施的安裝，具體地可采用防盜門、防盜鎖、警衛、自動報警系統等等。

　　3)防雷

　　由于機房通信和供電電纜多從室外引入機房，易遭受雷電的侵襲，機房的建筑防雷設計尤其重要。計算機通信電纜的芯線，電話線均應加裝避雷器。

　　4)保濕、保溫

　　機房里的濕度應保持在20%-80%為宜，機房的溫度應保持在15℃-35℃攝氏度，安裝空調來調節溫度是解決此問題最好的辦法。

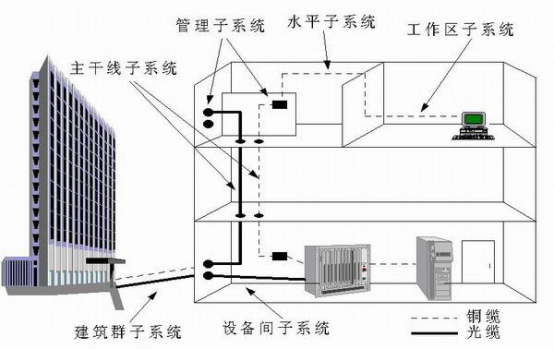

　　布線系統的規劃與設計

　　有了好的機房，網絡設備就有了好的“家”，組建的IT網絡應當通過布線系統將機房和辦公地點互聯起來，確保網絡的正常運行。如果企業的接入點較多，我們可以采取接入層、匯聚層、交換層三個網絡層次的設計，在此基礎上進行布線系統。

對于接入層來說，選擇一個合理的接入設備，是最關鍵的，而且我們要根據接入設備選擇合適的帶寬。匯聚層是整個局域網的核心部分，匯聚層網絡設備一般支持網絡管理功能，方便我們的管理和維護，方便以后我們的網絡升級和改造。交換層是整個網絡中的中間層，連接著匯聚層和網絡節點，是決定我們整體網絡傳輸質量的很重要的一個環節，隨著千兆網絡設備的普及，我們交換層的網絡設備，肯定首選千兆。

　　布線是連接網絡接入層、匯聚層、交換層和網絡節點的重要環節。在布線時，最好使用專門的通道，而且不要與電源線，空調線等具有輻射的線路混合布線。

　　接入層與匯聚層之間的雙絞線，可以選擇超五類屏蔽雙絞線或者六類網線，以使網絡性能得到最大的提升。匯聚層與交換層之間的連接，由于是網絡數據傳輸量最大的一個層次，最好采用光纖相連。

　　網絡設備的放置，最好放在節點的中央位置，這樣做，不是為了節約綜合布線的成本，而是為了提高網絡的整體性能，提高網絡傳輸質量。由于雙絞線的傳輸距離是100米，在95米才能獲得最佳的網絡傳輸質量。在做網絡布線時，最好能夠設計一個設備間，放置網絡設備。

　　網絡布局的規劃與設計

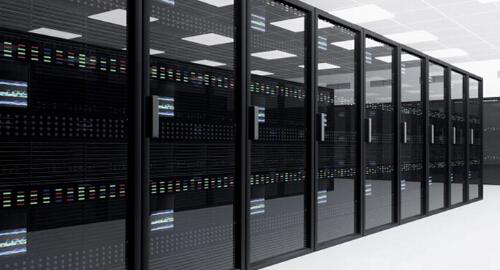

　　目前的網絡設備大都采用機架式的結構(多為扁平式，活像個抽屜)，如交換機、路由器、硬件防火墻等。這些設備之所以有這樣一種結構類型，是因為它們都按國際機柜標準進行設計，這樣大家的平面尺寸就基本統一，可把一起安裝在一個大型的立式標準機柜中。這樣做的好處非常明顯：一方面可以使設備占用最小的空間，另一方面則便于與其它網絡設備的連接和管理，同時機房內也會顯得整潔、美觀。

我們經常接觸到的放置機房里有網絡機柜、服務器機柜以及綜合布線柜，從這三個機柜的名字就可以看出它們各自所起的作用;一般來說，網絡設備如交換機、路由器、防火墻、加密機等以及網絡通信設備如光端機、調制解調器等是放置在網絡機柜的;服務器機柜的寬度為19英寸，高度以U為單位(1U=1.75英寸=44.45毫米)，通常有1U，2U，3U，4U幾種標準的服務器。機柜的尺寸也是采用通用的工業標準，通常從22U到42U不等;機柜內按U的高度有可拆卸的滑動拖架，用戶可以根據自己服務器的標高靈活調節高度，以存放服務器、集線器、磁盤陣列柜等設備。服務器擺放好后，它的所有I/O線全部從機柜的后方引出(機架服務器的所有接口也在后方)，統一安置在機柜的線槽中，一般貼有標號，便于管理。

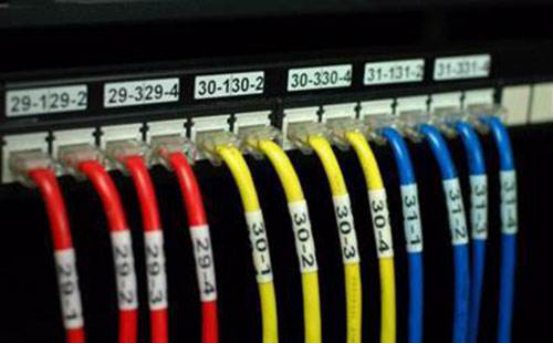

　　綜合布線柜一般配有前后可移動的安裝立柱，自由設定安裝空間，可按需要配置隔板、風扇、電源插座等附件。配線架通常安裝在機柜里，配線架的一面是RJ45 口，并標有編號;另一面是跳線接口，上面也標有編號，這些編號和上面的RJ45口的編號是一一對應的。每一組跳線都標識有棕、藍、橙、綠的顏色，雙絞線的色線要和這些跳線一一對應，這樣做不容易接錯。配線架不僅僅是便于管理線對，而且可以防止串擾，增加線對的隔離空間，提供360度的線對隔離。

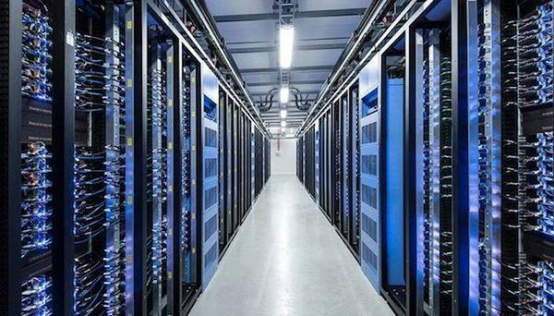

　　在機房中，必須放置交換機、功能服務器群和網絡打印設備，以及局域網絡連接Internet所需的各種設備，如路由器、防火墻以及網管工作站等;因此機房的網絡布局一般至少有三個機柜，綜合布線柜和網絡機柜應當緊連在一起，便于調線操作，接下來是服務器機柜;將網絡設備和布線系統進行合理的布局。

　　在網絡布局中，每個機柜最好留點空間，便于以后網絡設備、服務器設備的擴充，綜合布線柜里有可能除了網絡布線外，還有能布置電話線，所以要在機柜里留下一定空間。

從機柜內部線纜附設的角度看，機柜配置密度更高，容納的IT設備更多，大量采用冗余配件(如冗余電源、存儲陣列等)，機柜內設備配置頻繁變換，數據線和電纜隨時增減。所以，機柜必須提供充足的線纜通道，能從機柜頂部、底部進出線纜。在機柜內部，線纜的敷設必須方便、有序，與設備的線纜接口靠近，以縮短布線距離;減少線纜的空間占用，保證設備安裝、調整、維護過程中，不受到布線的干擾，并保證散熱氣流不會受到線纜的阻擋;同時，在故障情況下，能對設備布線進行快速定位。

　　供電系統和制冷系統是計算機機房的兩個重要部分。在供電系統中，一般采用在線的UPS供電方式，蓄電池實際可供使用的容量與蓄電池的放電電流大小、蓄電池的環境工作溫度、貯存時間的長短以及負載的性質(電阻性、電感性、電容性)密切相關。制冷系統(空調)涉及到機房的整個物理環境，包括空調、地板、機柜及房間布局等諸多方面;因此UPS和空調我們也要考慮好將它們放置在一個合適的位置。如果機房空間較大，可以將UPS和空調都放在機房里;如果空間較小，可以把UPS(包括蓄電池)放在配電房里。需要注意的是如果大樓里安裝有“中央空調”的話，機房里也必須安裝獨立的空調，因為中央空調不可能24小時都開著，上班的時間可以利用中央空調，下班和星期節假日的時候，如果服務器、網絡設備需要正常運行的話，則必須要開機房里的獨立空調。

　　機柜的擴展性表現在機柜內設備密度的擴展和機柜數量的擴展，因此網絡布局時必須將機柜的配風能力(通常稱為散熱能力)以及配電能力考慮在內。一方面，機柜內的設備需要溫度、濕度適宜并且風量充足的冷風(冷空氣)。這些冷風被機柜內的IT設備吸入，從而為設備內的部件(尤其是CPU)降溫。當機柜內設備增加到一定數量時，由地板出風口送出的冷風風量將不能滿足所有設備的需求，從而形成部分IT設備配風不足而過熱。

　　解決機柜內設備密度擴展時遇到的這種局部熱點問題可以采用調配IT設備位置的方式來解決。例如，把熱負荷最大的設備安裝在機柜中部位置，以便獲得最大的配風風量。另外的解決方法是，在機柜的上部或下部位置安裝軸向水平的強排風扇，增強上部或下部的吸入能力(即減小IT設備的入口靜壓)，從而增加配風風量。

　　另一方面，機柜內的設備需要供電以及與機柜外部進行通信。當機柜內的IT設備數量增加時，這些線纜、連接端子同時成倍地增加，從而對機架式電源排插的容量、插口數量都提出了擴展要求。機柜內的布線空間也是需要提前考慮的，因為當機柜內的功率密度提高時，設備后部的線纜將明顯增加風阻，所以必須考慮線纜管理及走線空間的問題。
